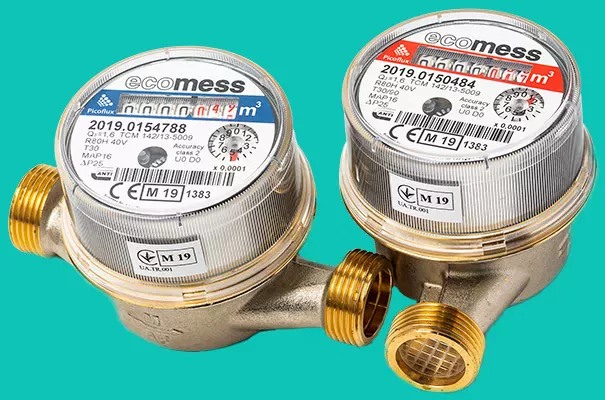

Ecomess Picoflux

Водоміри одноструменеві сухого типу

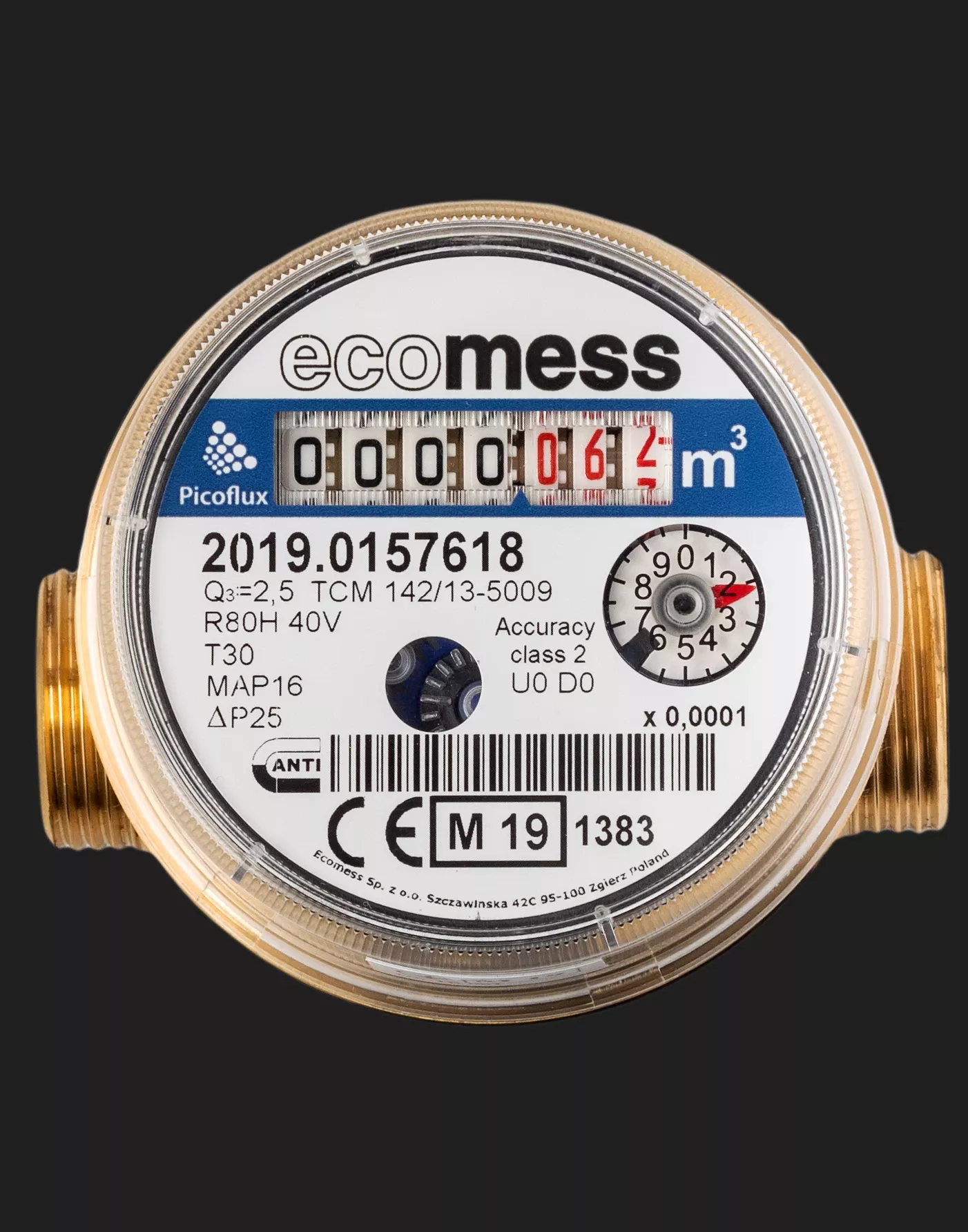

Квартирні лічильники води Picoflux 1.6, 2.5, 4.0 Т30, (для холодної води температурою до 30ºС) і Picoflux 1.6, 2.5, 4.0 T90 (для гарячої води температурою до 90ºС) призначені для вимірювання об'єму чистої холодної та гарячої води, яка протікає по напірного трубопроводу. Водомір застосовується для обліку води, в тому числі комерційного, на промислових об'єктах, а також в комунально-побутовій сфері.

Максимальні температури: 30ºС (для холодної води) та 90ºС (для гарячої води), максимальний потік об'єму 5 м3ч (для DN20) і робочій тиск 1,6 МПа (16 бар).

Водолічильник Picoflux торгової марки Ecomess може монтуватися на горизонтальному трубопроводі (клас В R80) або у вертикальному трубопроводі (R40). Під замовлення може поставлятися R50. Лічильник може бути оснащений радіо модулем, модулем M-Bus або імпульсним виходом, для подальшої комунікації з різними системами дистанційного зчитування даних лічильників води. Даний лічильник має захист від зовнішнього магнітного поля, а конструкція лічильного механізму має захист від проникнення твердих тіл, пилу і води IP65.

Надійність і довговічність лічильника холодної та гарячої води забезпечується 18 річним досвідом Ecomess Sp. z.o.o. Вісь, на яку, одягнена крильчатка водоміра Picoflux, виготовлена з нержавіючої сталі і обертається в двох сапфірових підшипниках. Обертання крильчатки передається рахунковому механізму через муфту, яка скорочує час спрацьовування лічильника при низьких витратах.

Корпус лічильника холодної та гарячої води Picoflux виготовляється з корозійностійкої латуні методом штампування, який гарантує відсутність пустот і неоднорідностей, які можуть привести до руйнування корпусу. Захистом від впливу зовнішнього середовища на корпус служить нікелеве покриття. Водоміри торгової марки Ecomess мають польський гігієнічний сертифікат BK / W / 0212/01/2018.

Переваги лічильників води Picoflux торгової марки Ecomess

Основні дані

  • Номінальна об'ємна витрата Q3 — 1,6‐2,5‐4,0 м3/год

  • Горизонтальне або вертикальне встановлення

  • Вода холодна Т30, вода гаряча Т30/Т90

  • Діапазон показників: 9 999,999 м3

  • Клас точності: R80H / R40V—стандарт

  • Гарантійний термін — 24 місяці

  • Сертифікат перевірки типу: UA.TR.001 213‐19

  • Сертифікат схвалення системи управління якістю: UA.TR.001 AQ24 144‐19

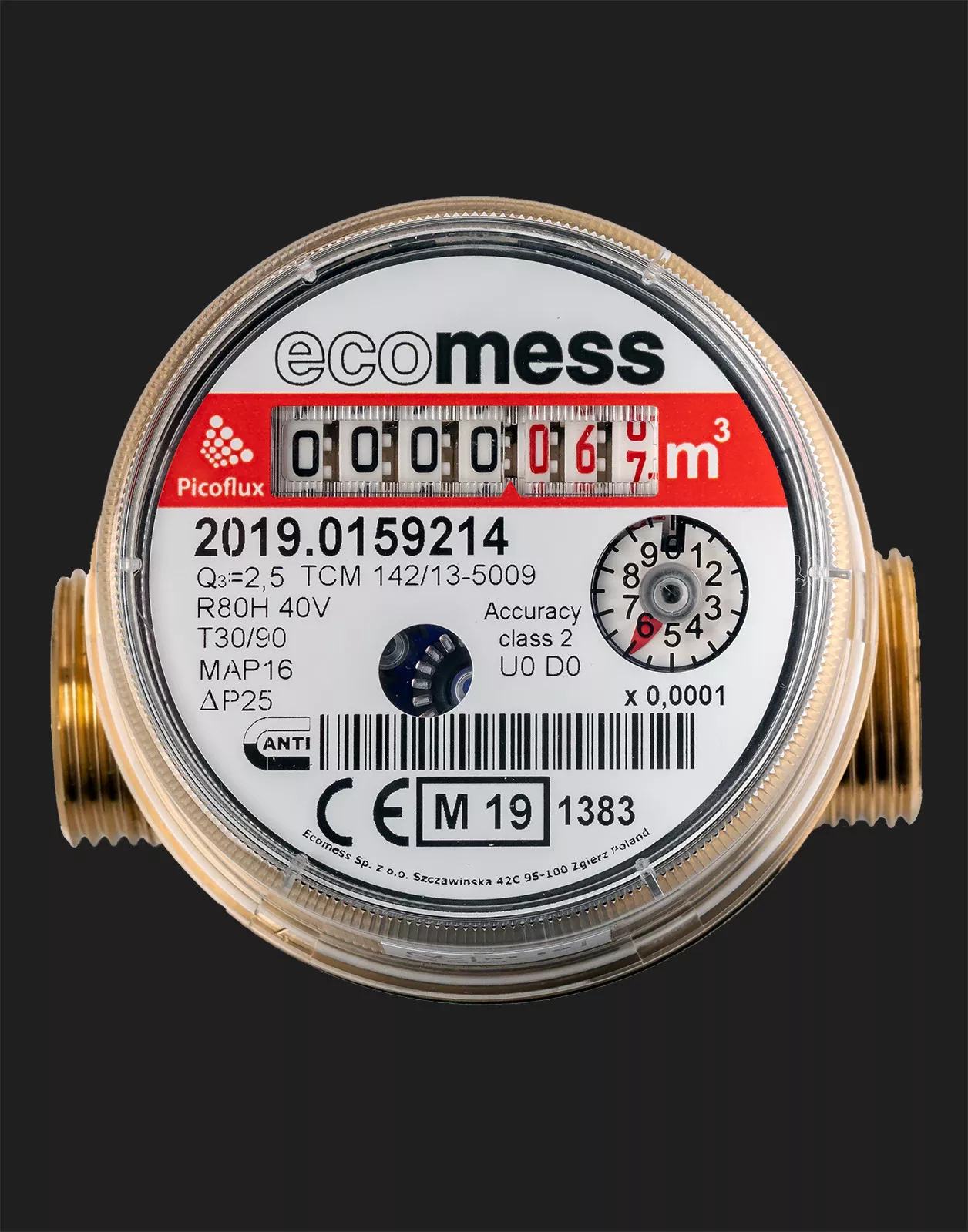

Лічильник Ecomess Picoflux гарячої води (80 мм)

Переваги

  • Повністю поворотний і герметичний механізм;

  • Латунний нікельований корпус;

  • Антимагнітний захист: ‐ чотириполюсна муфта, ‐ екрануюче кільце;

  • Сапфіровий підшипник крильчатки;

  • Система самоочищення ротора підшипника;

  • Внутрішня система регулювання;

  • Гладке дно вимірювальної камери для запобігання забрудненню;

  • Можливість оснащення імпульсним виходом K = 1lл/ imp, 10л/ imp, 100л/ imp;

  • Може бути оснащений радіомодулем

Конструкція лічильника води Ecomess Picoflux
Прозора кришка лічильника захищає від небажаного втручання користувача всередину лічильника води, це свого роду пломба виробника (кожне втручання залишає видиму позначку або назавжди пошкоджує кришку).
Додаткове захисне кільце збільшує стійкість муфти до перешкод від зовнішнього магнітного поля.
Чотирьохполюсна магнітна муфта, яка покращує час спрацьовування лічильника при низьких витратах; при високій витраті запобігає поломку зчеплення; ОБМЕЖУЄ ЗОВНІШНЄ МАГНІТНЕ ПОЛЕ
  • Прозора кришка лічильника захищає від небажаного втручання користувача всередину лічильника води, це свого роду пломба виробника (кожне втручання залишає видиму позначку або назавжди пошкоджує кришку).
  • Додаткове захисне кільце збільшує стійкість муфти до перешкод від зовнішнього магнітного поля.
  • Чотирьохполюсна магнітна муфта, яка покращує час спрацьовування лічильника при низьких витратах; при високій витраті запобігає поломку зчеплення; ОБМЕЖУЄ ЗОВНІШНЄ МАГНІТНЕ ПОЛЕ

Технічні дані

Технічні параметри Умовне
позначення
Од. вим. Тип лічильника води Picoflux
+30°С 1,6 2,5 2.5-G1 4,0
+90°С T90-1,6 T90-2.5 T90-2.5-G1 Т90 4,0
Номінальний діаметр DN мм   15 20
Номінальна об'ємна витрата Q3 м3/год 1,6 2,5 4,0
Максимальна об'ємна витрата Q4 м3/год 2 3,125 5
Перехідна
об'ємна витрата
R80H Q2 дм3/год 32 50 80
R40V 64 101 160
Мінімальна
об'ємна витрата
R80H Q1 дм3/год 20 31 50
R40V 40 63 100
Поріг чутливості R80 дм3/год 5 6 8
Відносна похибка в
межах від Q4 до Q2
для +30°С Ɛ % ±2
для +90°С ±3
Відносна похибка в
межах від Q2 до Q1
Ɛ % ±5
Клас точності   2
Діапазон показників м3 9 999,999
Клас втрати тиску     Δр25
Різьба G G1 G1
Довжина (без штуцерів) L мм 110 80/110 130 130
Висота H мм 63
Маса (без штуцерів) кг 0,45 0,40/0,45 0,55 0,55
Креслення лічильника води Ecomess Picoflux
Сертифікати

Лічильники води Picoflux виробництва Польща Ecomess Sp. z.o.o. відповідають всім вимогам технічного регламенту України та мають всі підтверджуючі сертифікати.

Модуль В

Модуль D

Сертифікат перевірки типу (Модуль B)

Сертифікат перевірки типу (Модуль B)

Це документ, який підтверджує, що продукція перевірена незалежним органом оцінки відповідності, і документально доведено її відповідність вимогам технічного регламенту.

Сертифікат відповідності (Модуль F)

Сертифікат відповідності (Модуль F)

Міжнародний стандарт ISO 9001 прийнятий і визнаний більш ніж в 140 країнах світу, і являє собою набір вимог до системи менеджменту якості підприємства.

Декларація про відповідність Picoflux

Декларація про відповідність технічному регламенту №163

Лічильника холодної та гарячої води одноструменевого крильчастого Picoflux

Технічний паспорт Picoflux

Технічний паспорт приладу

Лічильники холодної та гарячої води серії Picoflux крильчасті одноструменеві, DN 15, 20
